Direct Steam Injection - Pick Heater
Os aquecedores por injeção direta (DSI) podem ser utilizados onde quer que haja disponibilidade de vapor de média a alta pressão e necessidade de um suprimento ilimitado de água quente industrial ou para aquecer líquidos ou pastas em linha.
A maioria dos trocadores de calor opera com base nos princípios de transferência indireta de calor de um fluido para outro através de uma ou mais interfaces, visando evitar a mistura ou contaminação cruzada. Infelizmente, independentemente de a interface ser uma placa fina, um tubo ou outro tipo de superfície, sempre ocorrem perdas de energia que, muitas vezes, resultam em custos elevados de combustível para sistemas de aquecimento a vapor. Ao injetar vapor diretamente no fluxo de líquido, a tecnologia DSI (Injeção Direta de Vapor) da Pick Heaters transfere 100% da energia do vapor para o aquecimento do líquido. O resultado é uma maior eficiência energética e custos de combustível reduzidos.
Além disso, o projeto consolidado de nossos sistemas DSI opera com baixos níveis de ruído, gera uma perda de carga mínima no fluxo de líquido e elimina vibrações excessivas e golpes de aríete. Com inúmeras aplicações nos setores de processamento de alimentos, químico, farmacêutico, celulose e papel, energia e muitos outros, existe um enorme potencial de redução de custos para a sua operação.
Como Funciona
Os sistemas Pick de aquecimento por injeção direta de vapor podem ser utilizados para aquecer instantaneamente qualquer líquido miscível em água ou pasta aquosa (slurry), desde que haja disponibilidade de vapor com pressão igual ou superior a 2,1 bar.

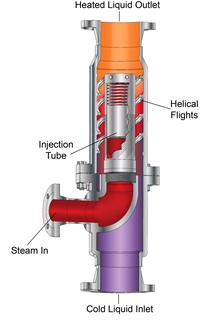

O sistema Pick injeta vapor no líquido através de centenas de orifícios dispostos com precisão no tubo de injeção. O vapor é completamente misturado e absorvido pelo líquido na câmara de aquecimento. Consequentemente, não há exigências quanto a trechos mínimos de tubulação reta antes ou depois do aquecedor Pick.
O tubo de injeção de vapor e o pistão com mola constituem o coração do aquecedor Pick, desempenhando três funções fundamentais:
Com um projeto simples, número reduzido de peças móveis, controle de temperatura excepcional, eficiência energética, baixa perda de carga do líquido e design compacto, os sistemas Pick de injeção direta de vapor (DSI) superam consistentemente o desempenho de trocadores de calor e ejetores de vapor de alta velocidade.
Condições de Projeto
- Diversos modelos de aquecedores para variadas aplicações, como aquecedores de fluxo constante ou variável, cozinhadores de amido, aquecedores sanitários e unidades fabricadas sob medida.

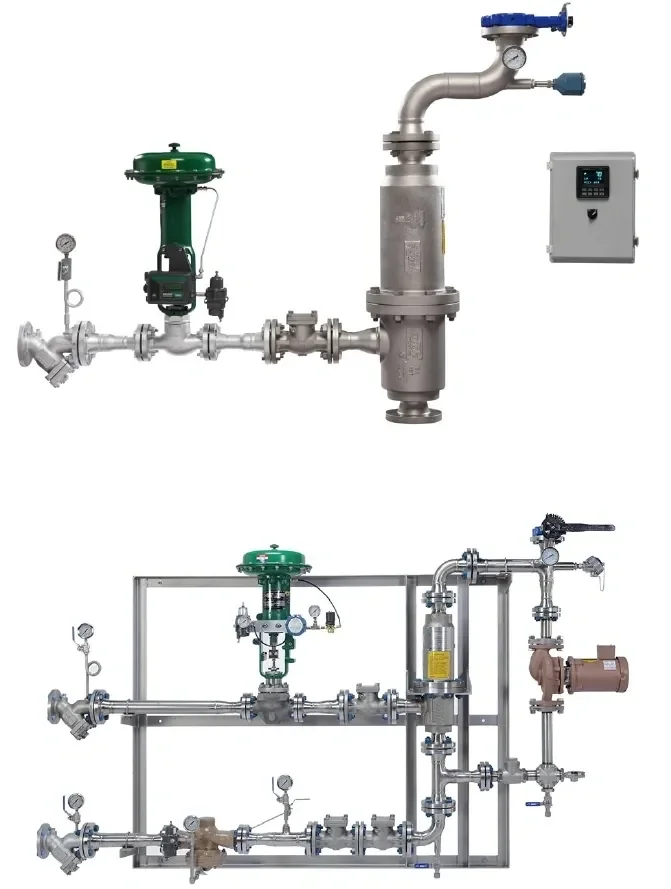

- Podem ser fornecidos como equipamentos individuais ou integrados a sistemas completos do tipo skid (incluindo válvula de vapor, controlador de temperatura, etc.).
- Vazões de vapor padrão de 300 kg/h a 22.600 kg/h.
- Vazões de líquido padrão de até 3.000 GPM
- Conexões para fluxo de líquido de 1/2″ a 12″
- Conexões roscadas e flangeadas.
- Disponíveis em aço-carbono, aço inoxidável, ferro fundido ou ligas especiais, sob consulta

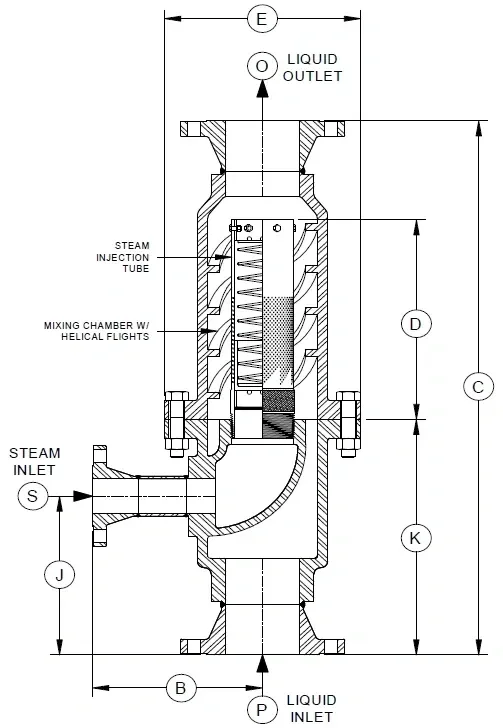

ESPECIFICAÇÕES TÉCNICA
